制作27SiMn材质的液压钢管时，对冷拔管的技术条件要求如下。

1.1化学成分

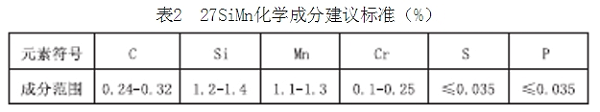

对27SiMn钢管的化学成分要求见表2。

1.2力学性能

抗拉强度Rm≥860MPa，屈服强度ReH≥760MPa;伸长率A5≥12%，收缩率Ψ≥40%;冲击功AkV2(20℃)≥39J;硬度240∼280HBW。

1.3工艺性能

常温下水压试验能耐受25∼30MPa压力(持续压力)。

1.4金相组织

脱碳层≤0.20mm;在低倍组织方面，钢管的一般疏松、中心疏松、偏析均≤2级，不得有缩孔残余、皮下气泡、白点、翻皮、分层、裂纹和其他夹杂存在;金相组织为回火索氏体+珠光体，3级。

1.5表面粗糙度

表面粗糙度Rа≤12.5µm。

1.6几何尺寸精度

内外径的尺寸公差均为±0.15mm。
