计算公式:d=πv4Q
其中:
d 为管径(mm);
Q 为液压系统流量(L/min);
v 为推荐流速(m/s)。
不同系统流速参考:
低压系统(<2.5 MPa):v=2∼3 m/s;
中压系统(2.5∼6.3 MPa):v=3∼4 m/s;
高压系统(>6.3 MPa):v=4∼6 m/s。
示例:若系统流量 Q=60 L/min,中压系统取 v=3.5 m/s,则:d=π×3.54×60/60≈0.034 m=34 mm
可选择接近的标准管径(如 32mm 或 38mm)。
2. 避免管径过小或过大
过小危害:流速过高导致压力损失增大(局部阻力增加)、油温升高,甚至引发气穴现象(油液气化产生气泡,损坏元件)。
过大危害:成本增加、安装空间受限,且油液流速过低可能导致杂质沉淀。
二、壁厚计算:基于压力与材料强度的安全设计
1. 壁厚计算公式
薄壁圆筒公式(适用于 D/δ≥10,D 为外径,δ 为壁厚):δ=2[σ]×SP×D
其中:
P 为系统最大工作压力(MPa);
[σ] 为材料许用应力(MPa),如 45 号钢 [σ]≈110∼130 MPa;
S 为安全系数,通常取 S=2∼3。
示例:系统压力 P=10 MPa,管径 D=40 mm,材料为 45 号钢,S=2.5,则:δ=2×120×2.510×40≈0.67 mm
实际选择壁厚时需参考标准规格(如 1mm、1.5mm 等),并保留余量。
2. 考虑压力波动与冲击
若系统存在频繁启停或负载突变(如工程机械),需将计算壁厚增加 20%~30%,或选择抗脉冲性能更强的管材(如冷拔精密钢管)。
三、安装空间与系统匹配性考量
1. 实测安装尺寸限制
关注油缸管的 弯曲半径(一般不小于管径的 3~5 倍)、接头形式(如焊接、卡套式)的空间需求,避免因尺寸冲突导致安装应力(长期应力会加速管材疲劳)。
示例:管径 25mm 的油缸管,弯曲半径需 ≥75mm,否则可能因过度弯曲导致管壁变薄、强度下降。
2. 与油缸缸筒、活塞杆匹配
管径需与油缸缸筒内径匹配(如缸筒内径 100mm,油缸管外径通常为 89mm 或 108mm,配合密封件尺寸);
活塞杆直径影响油液流速(如活塞杆较粗时,无杆腔回油流量大,需增大管径)。
四、工作环境与材料特性的联动选择
1. 温度影响
高温环境(如冶金设备)中,管材强度下降,需将计算壁厚增加 10%~15%,或选用耐高温材料(如合金钢管);
低温环境(如零下 20℃以下)需考虑材料韧性,避免选用普通碳钢(易脆裂),可改用不锈钢或低温合金钢管。
2. 腐蚀性介质
若接触液压油含添加剂、海水或化学介质,需选用不锈钢(如 304、316)或表面镀层钢管(如镀锌、镀铬),此时壁厚可按常规计算,但需注意镀层厚度对内径的影响(如镀层厚度 0.02mm,需预留内径公差)。

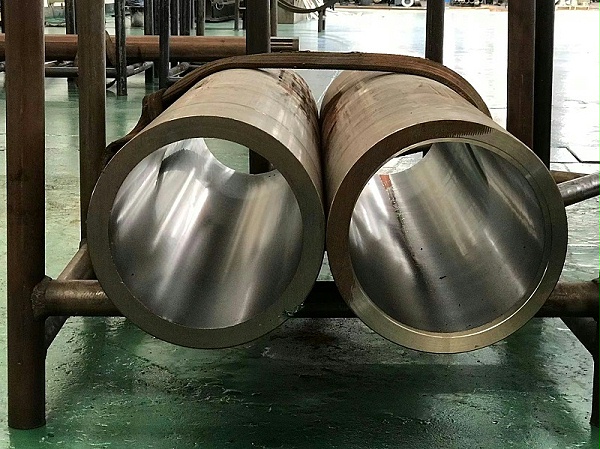

健丽达16年专注油缸管研究与制造,主要材质:20#、45#、25Mn、16Mn、27SiMn、Q345B、ST52、E355、42CrMo等材质,可来图定制,现货24小时发货,欢迎来电咨询
